Cảm biến Rada AUTO

Model:

Hãng sản xuất: AUTO INSTRUMENT

Bảo hành: 12 tháng

Tình trạng: Còn hàng

12.400.000đ - 32.500.000đ

Loạt máy đo mức Radar này sử dụng cảm biến Radar tần số cao 26g, Phạm vi đo tối đa có thể đạt tới 80 mét. Ăng-ten được tối ưu hóa chế biến hơn nữa, bộ vi xử lý nhanh mới có tốc độ cao hơn và hiệu quả có thể được thực hiện phân tích tín hiệu, thiết bị có thể được sử dụng cho lò phản ứng, Silo rắn và môi trường đo lường rất phức tạp.

File đính kèm sách hướng dẫn: Download file đính kèm sách hướng dẫn

Mô tả

CẢM BIẾN RADAR

NGUYÊN LÝ HOẠT ĐỘNG
- Radar cấp phát Ăng-ten lò vi sóng xung là hẹp, ăng-ten truyền dẫn xuống.
- Tiếp xúc vi sóng với bề mặt trung bình được phản xạ lại bởi hệ thống ăng ten
- Nhận, gửi tín hiệu đến mạch điện tử tự động chuyển đổi thành tín hiệu mức (Vì Tốc độ LAN truyền vi sóng, sóng điện từ để đạt được mục tiêu và Phản ánh lại cho người nhận thời gian này là gần như ngay lập tức).

ĐẶC ĐIỂM CỦA MÁY ĐO MỨC RADAR 26G
- Kích thước ăng ten nhỏ, dễ lắp đặt; Radar không tiếp xúc, không hao mòn, không ô nhiễm.
- Hầu như không có sự ăn mòn, hiệu ứng bong bóng; hầu như không bị ảnh hưởng bởi hơi nước trong
- Không khí, nhiệt độ và áp suất thay đổi.
- Môi trường bụi nghiêm trọng trên công việc đo mức cao có ít ảnh hưởng.
- Một bước sóng ngắn hơn, sự phản xạ của độ nghiêng bề mặt rắn là tốt hơn.
- Góc chùm nhỏ, năng lượng tập trung, có thể tăng cường khả năng tiếng vang và tránh nhiễu.
- Phạm vi đo nhỏ hơn, cho một phép đo sẽ mang lại kết quả tốt.
- Tỷ lệ tín hiệu trên tạp âm cao, trạng thái dao động mức có thể đạt được hiệu suất tốt hơn.
- Tần số cao, đo Hằng số điện môi rắn và thấp của sự lựa chọn tốt nhất.

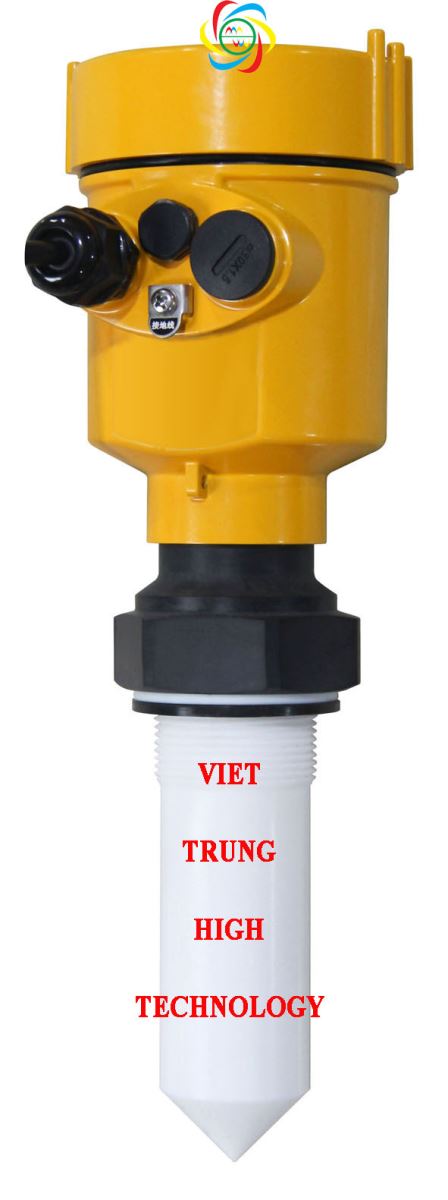

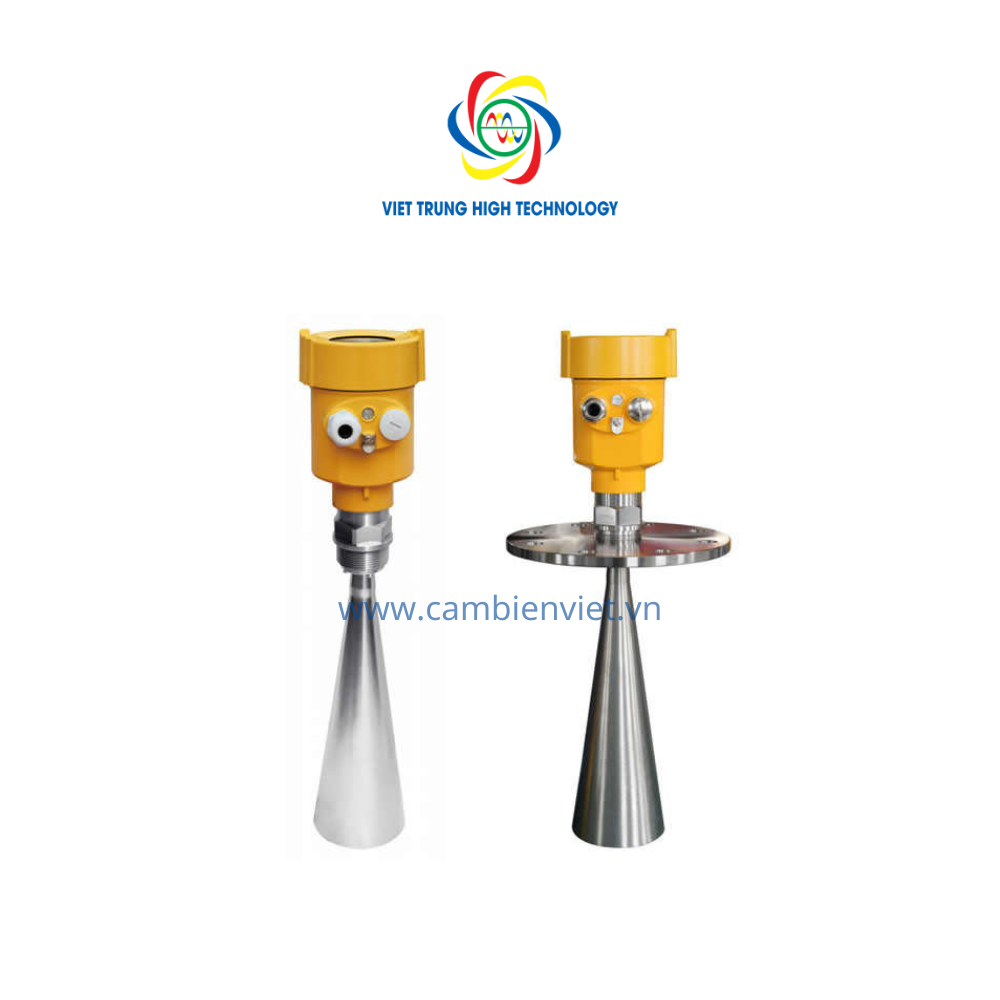

HÌNH ẢNH CHI TIẾT

CẢM BIẾN MỨC RADAR - SERIES & MODEL

ATRD901 Ứng dụng: các chất lỏng ăn mòn khác nhau Phạm vi đo: 10 mét Quá trình kết nối: ren, mặt bích Nhiệt độ trung bình: -40 ℃ ~ 130 ℃ Áp suất quá trình: -0,1 ~ 0,3 MPa Độ chính xác: ± 5 mm Lớp bảo vệ: IP67 Dải tần số: 26GHz Đầu ra tín hiệu: 4. ..20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp độ chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb	ATRD902 Ứng dụng: chất lỏng Phạm vi đo: 30 mét Quá trình kết nối: ren, mặt bích Nhiệt độ trung bình: -40 ℃ ~ 250 ℃ Áp suất quá trình: -0,1 ~ 4,0 MPa Độ chính xác: ± 3 mm Lớp bảo vệ: IP67 Dải tần số: 26GHz Đầu ra tín hiệu: 4 ... 20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp độ chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb	ATRD903 Ứng dụng: Vật liệu rắn, bụi mạnh, dễ kết tinh, ngưng tụ Phạm vi đo: 70 mét Quy trình kết nối: Mặt bích đa năng Nhiệt độ trung bình: -40 ℃ ~ 250 ℃ Áp suất quy trình: -0,1 ~ 0,1 MPa Cấp độ bảo vệ: IP67 Độ chính xác: ± 15 mm Tần số phạm vi: 26GHz Đầu ra tín hiệu: 4...20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp độ chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb
ATRD904 Ứng dụng: Vật liệu rắn, bụi mạnh, dễ kết tinh, ngưng tụ Phạm vi đo: 80 mét Quy trình kết nối: Mặt bích đa năng Nhiệt độ trung bình: -40 ℃ ~ 250 ℃ Áp suất quy trình: -0,1 ~ 0,1MPa Độ chính xác: ± 15mm Cấp bảo vệ: IP67 Dải tần số : 26GHz Đầu ra tín hiệu: 4...20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp độ chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb	ATRD905 Ứng dụng: hạt rắn, bột Phạm vi đo: 30 mét Quy trình kết nối: ren, mặt bích Nhiệt độ trung bình: -40 ℃ ~ 250 ℃ Áp suất quy trình: -0,1 ~ 4,0MPa (mặt bích phẳng) -0,1 ~ 0,1MPa (mặt bích phổ thông) Độ chính xác: ± 10 mm Cấp bảo vệ: IP67 Dải tần số: 26GHz Tín hiệu đầu ra: 4...20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb	ATRD906 Ứng dụng: Kho chứa chất lỏng vệ sinh,thùng chứa ăn mòn Phạm vi đo: 20 mét Quá trình kết nối: mặt bích Nhiệt độ trung bình: -40 ℃ ~ 150 ℃ Áp suất quá trình: -0,1 ~ 0,1MPa Độ chính xác: ± 3 mm Lớp bảo vệ: IP67 Dải Tần số: tín hiệu 26GHz Đầu ra: 4...20mA/HART (hai dây/bốn dây) RS485/ Modbus Cấp độ chống cháy nổ: Exia Ⅱ C T6 Ga Exd ia Ⅱ C T6 Gb
