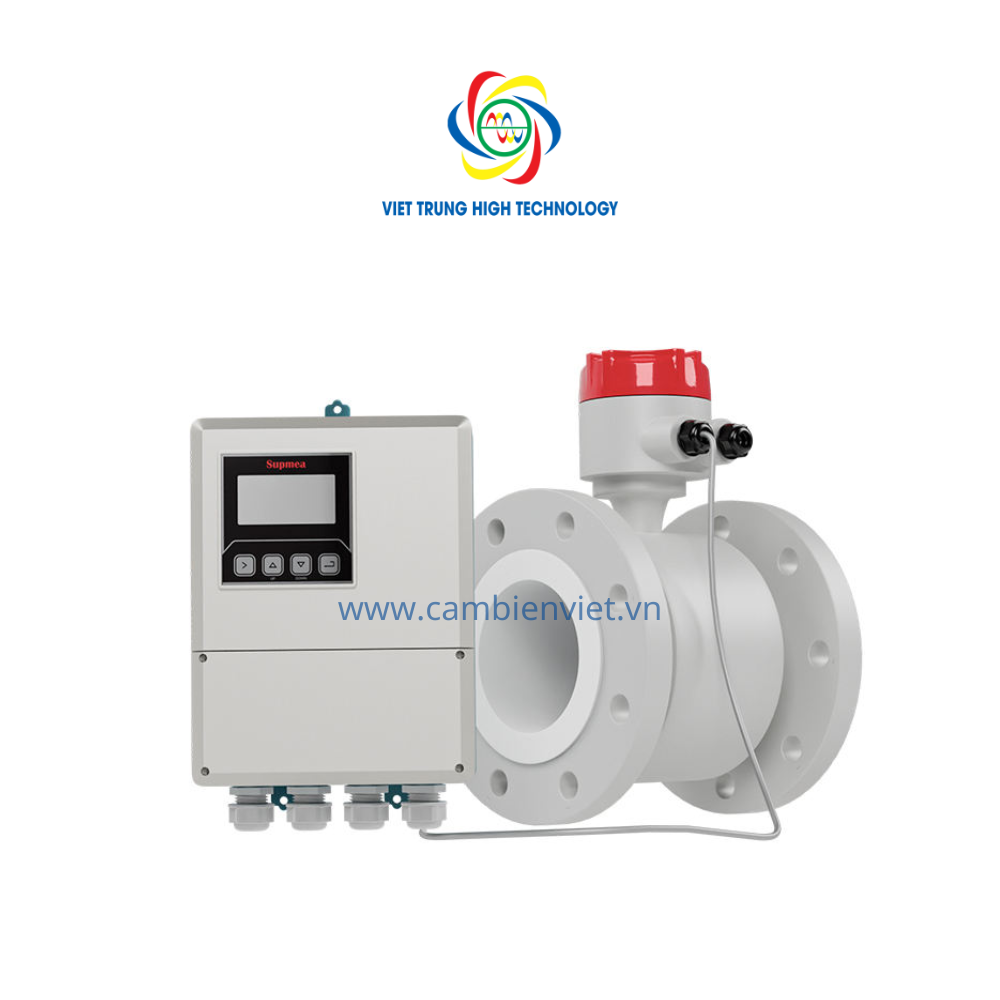

Cảm biến lưu Lượng điện từ bằng thép, màn hình tách rời

Cảm biến lưu lượng kế điện từ DN32,DN40,DN50,DN65, DN80, DN100, DN125, DN150, DN200…

Đặc trưng

Độ chính xác: ±0.5% (Tốc độ dòng chảy > 1m/s)

Đáng tin cậy: 0,15%

Giá trị lý thuyết: Nước: Tối thiểu. 20μS/cm2; Chất lỏng khác: Tối thiểu. 5μS/cm
Giá trị khuyến nghị: ＞30μS/cm

Mặt bích: ANSI/JIS/DIN DN15… 1000

Bảo vệ chống xâm nhập: IP68

Thông số kỹ thuật

Nguyên tắc đo lường

Máy đo từ tính hoạt động dựa trên định luật Faraday và đo môi trường dẫn điện có độ dẫn điện lớn hơn 5 μs/cm và phạm vi dòng chảy từ 0,2 đến 15 m/s. Lưu lượng kế điện từ là Lưu lượng kế thể tích đo tốc độ dòng chảy của chất lỏng qua đường ống.

Nguyên lý đo của máy đo lưu lượng từ tính có thể được mô tả như sau: khi chất lỏng đi qua đường ống với tốc độ dòng chảy v với đường kính D, trong đó mật độ từ thông B được tạo ra bởi một cuộn dây kích thích, điện động sau E được tạo ra tỷ lệ thuận với tốc độ dòng chảy v:

E=K×B×V×D

Trong đó:               E－Sức điện động cảm ứng                K－Hằng số đo                B－Mật độ cảm ứng từ               V－Tốc độ dòng chảy trung bình trên mặt cắt ngang của ống đo                D－Đường kính trong của ống đo

Giới thiệu

Lưu ý: sản phẩm bị nghiêm cấm sử dụng trong các trường hợp chống cháy nổ.

Ứng dụng

Lưu lượng kế điện từ đã được sử dụng trong các ngành công nghiệp trong hơn 60 năm. Đồng hồ này được áp dụng cho tất cả các chất lỏng dẫn điện, chẳng hạn như: Nước sinh hoạt, nước công nghiệp, nước thô, nước ngầm, nước thải đô thị, nước thải công nghiệp, bột giấy trung tính đã qua xử lý, bùn bột giấy, v.v.
