Trong vài năm gần đây, nhiều nhà máy đã chuyển từ siêu âm và radar 26GHz sang radar siêu cao tần 80GHz cho các điểm đo khó. Lý do không nằm ở "công nghệ mới hơn", mà ở những bài toán rất cụ thể: bồn hẹp có cánh khuấy, silo đầy bụi, môi chất có hằng số điện môi thấp. Ở chiều ngược lại, vẫn có rất nhiều bồn nước, bể nước thải, bồn hóa chất thông dụng mà radar 26GHz chạy ổn định nhiều năm với chi phí thấp hơn.

Bài viết này của Việt Trung sẽ so sánh cảm biến radar 80GHz và 26GHz theo 5 tiêu chí kỹ thuật thực tế, kèm bảng tổng hợp, các tình huống ứng dụng và những lỗi lắp đặt thường gặp, giúp kỹ sư I&C, bảo trì và bộ phận thu mua chọn đúng thiết bị, tối ưu chi phí và độ tin cậy.

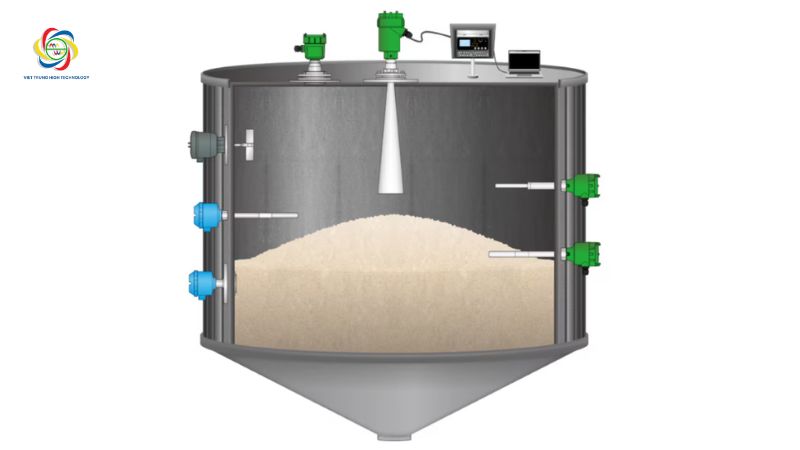

1. Tổng quan công nghệ radar không tiếp xúc 80GHz và 26GHz

Trước khi so sánh cảm biến radar 80GHz và 26GHz, cần hiểu cảm biến đo mức radar hoạt động ra sao và vì sao chỉ khác biệt về tần số lại kéo theo khác biệt lớn về góc mở chùm tia radar, độ phân giải và khả năng đo trong bồn thực tế.

Nguyên lý đo: FMCW và Pulse Radar

Cảm biến đo mức radar phát sóng điện từ xuống bề mặt môi chất, thu sóng phản xạ rồi tính khoảng cách. Có hai kỹ thuật phổ biến:

• Pulse Radar (xung): phát xung ngắn, đo thời gian bay (time of flight) của xung phản xạ. Thường gặp ở dòng 26GHz đời cũ và các dòng hai dây tiết kiệm năng lượng.

• FMCW (Frequency Modulated Continuous Wave): phát sóng liên tục có tần số quét tuyến tính, tính khoảng cách từ độ lệch tần số giữa sóng phát và sóng phản xạ. Cho độ phân giải và độ chính xác cao hơn, được dùng rộng rãi ở dòng 80GHz.

Lưu ý: Tần số không đồng nghĩa với kỹ thuật. Có radar 26GHz dùng FMCW và có radar 80GHz dùng xung; điều quyết định chất lượng đo là sự kết hợp giữa tần số, ăng-ten và thuật toán xử lý tín hiệu.

Để nắm nền tảng về các nguyên lý đo khác (siêu âm, thủy tĩnh, điện dung...), bạn có thể xem bài tổng quan Cảm biến mức là gì.

Vì sao tần số quyết định độ phân giải và chùm tia?

Bước sóng λ = c / f. Ở 26GHz, λ ≈ 11,5 mm; ở 80GHz, λ ≈ 3,75 mm. Góc mở chùm tia của một ăng-ten xấp xỉ θ ≈ 70·λ / D (độ, với D là đường kính ăng-ten). Hệ quả:

• Cùng đường kính ăng-ten, tần số cao hơn cho chùm tia hẹp hơn.

• Cùng góc mở mục tiêu, tần số cao hơn cho phép ăng-ten nhỏ hơn.

• Băng thông quét rộng ở 80GHz giúp tách hai phản xạ gần nhau tốt hơn, tức độ phân giải cao hơn và vùng mù ngắn hơn.

2. So sánh chi tiết cảm biến radar 80GHz và 26GHz

Để giúp kỹ sư I&C dễ dàng đưa ra quyết định, phần này so sánh trực tiếp cảm biến radar 80GHz và 26GHz dựa trên 5 tiêu chí cốt lõi. Bạn cũng có thể theo dõi nhanh qua bảng đối chiếu tổng hợp sau đây.

Tiêu chí	Radar 80GHz	Radar 26GHz	Đánh giá thực tế
Tần số / bước sóng	~80GHz / ~3,75 mm	~26GHz / ~11,5 mm	Tần số cao cho độ phân giải tốt hơn
Góc mở chùm tia	Khoảng 3° – 8° (ăng-ten lớn đến nhỏ gọn)	Khoảng 8° – 20° tùy ăng-ten	80GHz tránh vật cản vượt trội
Kích thước ăng-ten để đạt góc mở tốt	DN40 – DN50	DN80 trở lên	80GHz dễ retrofit cổ bích nhỏ
Khoảng cách đo tối đa	Chất lỏng 30 – 120 m; chất rắn đến khoảng 125 m (tùy model)	Chất lỏng 20 – 35 m; chất rắn đến khoảng 70 m	Kiểm tra datasheet; 26GHz đủ cho đa số bồn thông thường
Sai số điển hình	±1 – ±2 mm	±3 – ±5 mm	Đáng kể với kiểm kê, giao nhận thương mại
Vùng mù	Vài cm đến 20 cm	Khoảng 25 – 50 cm	80GHz thuận lợi cho bồn thấp, chống tràn
Er tối thiểu đo được	Khoảng 1,4 – 1,6	Khoảng 1,6 – 2	Phụ thuộc cấu hình, cần tính toán
Ứng dụng tiêu biểu	Silo bụi, bồn có cánh khuấy, hydrocacbon, bồn nhỏ	Nước, nước thải, hóa chất thông dụng	Chọn theo bài toán, không theo "mới hơn"
Chi phí ban đầu	Cao hơn (chênh lệch ngày càng thu hẹp)	Thấp hơn	Tính theo chi phí vòng đời

Góc mở chùm tia (Beam Angle) và khả năng tránh vật cản

Đây là khác biệt thực tế nhất khi lắp trong bồn có cấu kiện bên trong. Đường kính vệt sóng tại khoảng cách L được tính xấp xỉ: D = 2 × L × tan(θ/2).

Ví dụ tại khoảng cách đo 20 m:

• Radar 26GHz, góc 8°: vệt sóng khoảng 2,8 m.

• Radar 80GHz, góc 3°: vệt sóng khoảng 1,05 m.

Với bồn có cánh khuấy, ống gia nhiệt, thang kỹ thuật hay đường ống nạp liệu chạy dọc thành bồn, vệt sóng nhỏ hơn giúp tín hiệu không quét trúng vật cản, giảm hẳn tín hiệu nhiễu (false echo). Trước đây kỹ sư phải dùng chức năng "lọc nhiễu" (false echo mapping) để che các phản xạ này; với 80GHz nhiều trường hợp không còn phải che.

Kích thước anten và độ dễ lắp trên bích nối

Để đạt góc mở khoảng 8° ở 26GHz, ăng-ten loa (horn) hoặc ăng-ten thấu kính thường cần từ DN80 trở lên. Với bồn cũ chỉ có cổ bích nhỏ hoặc ren, bạn buộc phải dùng ăng-ten nhỏ và chấp nhận góc mở rộng (có thể 15° – 20°).

Ở 80GHz, ăng-ten thấu kính (lens) cỡ DN40 – DN50 đã cho góc mở khoảng 3° – 4°, còn dạng ren 3/4" hoặc 1" nhỏ gọn vẫn đạt góc mở tốt hơn đáng kể so với radar 26GHz cùng kích thước. Điều này đặc biệt có lợi khi cải tạo (retrofit) bồn đã có sẵn cổ bích nhỏ.

Tập trung năng lượng sóng và khả năng đo trong môi trường khắc nghiệt

Chùm tia hẹp nghĩa là năng lượng tập trung vào một vùng nhỏ của bề mặt, nên tín hiệu phản xạ về mạnh hơn trong các điều kiện:

• Bụi dày, hơi nước, ngưng tụ: sóng 80GHz vẫn đo ổn định ở các silo nạp liệu khí nén hoặc đo khi đang xả. Cần lưu ý ngưng tụ bám lên ăng-ten có thể làm suy giảm tín hiệu; ăng-ten thấu kính phẳng hoặc có lớp phủ PTFE bề mặt trơn giúp hạn chế bám dính.

• Hằng số điện môi thấp (Er thấp): các môi chất như hydrocacbon, dầu nhẹ, LPG, một số bột nhựa có Er khoảng 1,4 - 2,0 phản xạ rất yếu. Chùm tia tập trung và độ nhạy cao của 80GHz giúp đo được nhiều ứng dụng mà radar 26GHz bắt đầu mất tín hiệu.

• Bọt và bề mặt gợn sóng: bọt nhẹ, khô có thể cho sóng đi qua; bọt dày, ướt, dẫn điện sẽ phản xạ như một bề mặt riêng. Cả hai tần số đều có giới hạn ở đây; 80GHz chỉ tốt hơn nhờ tín hiệu mạnh hơn và khả năng phân biệt phản xạ. Với bọt dày, giải pháp đáng tin cậy hơn là radar dẫn sóng (guided wave radar) hoặc ống tĩnh (stilling pipe).

Vùng mù (Dead Zone) và độ chính xác ở mức bồn đầy

Vùng mù là khoảng cách tối thiểu từ mặt ăng-ten mà cảm biến không đo được. Do băng thông quét rộng, radar 80GHz thường có khoảng mù ngắn hơn (nhiều model chỉ vài centimet đến khoảng 10 - 20 cm), trong khi radar 26GHz thường yêu cầu khoảng 25 - 50cm trở lên tùy ăng-ten và model.

Thực tế, điều này quan trọng ở bồn nhỏ, bồn cao cần tận dụng tối đa dung tích hoặc bồn có yêu cầu chống tràn sát mép. Sai số điển hình của dòng phổ thông 26GHz khoảng ±3 - ±5 mm, còn radar 80GHz cao cấp có thể đạt ±1 – ±2 mm (cần kiểm tra datasheet từng model và điều kiện tham chiếu).

Chi phí đầu tư ban đầu và độ bền vận hành

• CAPEX: radar 80GHz thường đắt hơn 26GHz cùng cấp kết nối, nhưng khoảng cách chênh lệch đã thu hẹp đáng kể khi dòng 80GHz phổ thông xuất hiện.

• OPEX: nếu radar 26GHz phải cài đặt lọc nhiễu thủ công, hiệu chỉnh nhiều lần hoặc gây báo sai mức, chi phí dừng máy và nhân công có thể vượt chênh lệch giá thiết bị.

• Độ bền: cả hai đều là công nghệ không tiếp xúc, không bộ phận chuyển động, tuổi thọ phụ thuộc chủ yếu vào vật liệu ăng-ten (PTFE, PEEK, 316L, Hastelloy), cấp bảo vệ IP66/IP67/IP68 và gioăng làm kín, chứ không phải tần số.

Các giá trị mang tính điển hình, thay đổi theo hãng và model; các hàng góc mở, vùng mù và Er là giá trị tổng hợp chung.

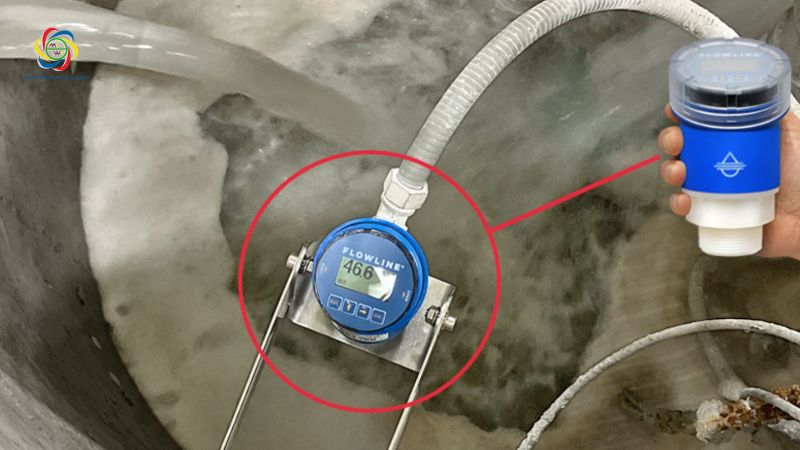

3. Khi nào NÊN chọn cảm biến radar 80GHz? (Ứng dụng thực tế)

Radar sóng cao tần 80GHz phát huy giá trị rõ nhất ở những điểm đo mà 26GHz bắt đầu gặp giới hạn. Dưới đây là ba nhóm ứng dụng nên ưu tiên chọn cảm biến radar 80GHz, từ bồn hẹp nhiều vật cản đến cảm biến đo mức chất rắn bồn silo.

Bồn hẹp, cao, nhiều chướng ngại vật bên trong. Bồn phản ứng có cánh khuấy, bồn có ống gia nhiệt, bồn có đường ống nạp liệu nhô vào, hoặc bồn có thang và thanh giằng. Chùm tia 3° – 4° giúp giảm tối đa phản xạ giả, đặc biệt khi bạn không thể dịch chuyển vị trí lắp đặt.

Đo mức chất rắn trong silo. Đây là ứng dụng mà cảm biến đo mức chất rắn bồn silo dùng 80GHz thể hiện rõ ưu thế: xi măng, clinker, cám, bột nhựa, tro bay, hạt nhựa có bụi dày đặc, bề mặt đống liệu dốc (góc nghỉ) khiến sóng phản xạ lệch hướng. Chùm tia hẹp bám sát hơn vào bề mặt, kèm bộ chỉnh góc (swivel holder) để hướng thẳng vào tâm phễu xả. Với silo cao trên 30 m, nên cân nhắc cả khả năng chống bám dính của ăng-ten và tùy chọn thổi khí làm sạch.

Bồn hóa chất ăn mòn, môi chất dễ bám dính, có bọt nhẹ hoặc Er rất thấp. Ăng-ten thấu kính bọc PTFE bề mặt phẳng ít bám dính và chịu hóa chất mạnh. Với hydrocacbon, dầu nhẹ, dung môi có Er thấp (khoảng 1,8 – 2,1 hoặc thấp hơn), 80GHz cho biên độ tín hiệu dự phòng tốt hơn, giảm nguy cơ mất tín hiệu khi bề mặt gợn sóng.

4. Khi nào cảm biến radar 26GHz vẫn là giải pháp kinh tế và hiệu quả?

Không phải ca đo nào cũng cần nâng lên 80GHz. Trong so sánh radar 80GHz và 26GHz, cảm biến radar 26GHz vẫn là lựa chọn kinh tế và đáng tin cậy cho nhiều bồn chứa chất lỏng thông dụng, với hai nhóm ứng dụng điển hình sau.

Bồn chứa chất lỏng tiêu chuẩn, không gian thoáng. Nước sạch, nước thải, bể điều hòa, bể chứa hóa chất thông dụng (NaOH, HCl pha loãng...) dung tích vừa và lớn, thành bồn trơn, không cánh khuấy hay vật cản trên đường sóng. Với những bồn này, radar 26GHz cho độ chính xác dư thừa so với yêu cầu điều khiển và đủ ổn định cho nhiều năm vận hành.

Dự án cần tối ưu CAPEX nhưng cần độ tin cậy cao hơn siêu âm. Radar không bị ảnh hưởng bởi nhiệt độ, áp suất, hơi và thành phần khí phía trên như sóng siêu âm. Nếu ngân sách hạn chế và điều kiện đo không quá khắc nghiệt, 26GHz là mức trung gian hợp lý giữa siêu âm và 80GHz.

5. Những sai lầm phổ biến khi chọn và lắp đặt cảm biến radar công nghiệp

Dù chọn radar 80GHz hay 26GHz, sai sót khi lựa chọn và lắp đặt vẫn có thể khiến cảm biến đo mức radar báo sai mức dù thiết bị tốt. Dưới đây là những sai lầm phổ biến nhất tại công trường, kèm cách phòng tránh.

Lắp sát vách bồn hoặc ngay dưới dòng cấp liệu

ách bồn gây phản xạ đa đường, còn dòng liệu rơi tạo tín hiệu nhiễu và khiến cảm biến "nhảy" giá trị. Quy tắc thực hành: khoảng cách từ trục cảm biến đến vách tối thiểu bằng khoảng 1/10 khoảng cách đo tối đa (kiểm tra theo khuyến nghị của hãng), và tránh trục dòng cấp liệu. Với silo, nên lắp cách vách khoảng 1/3 – 1/2 bán kính để tránh vùng bám vật liệu.

Bỏ qua chiều dài và đường kính cổ bích (nozzle)

Cổ bích quá dài hoặc quá hẹp so với ăng-ten sẽ tạo phản xạ cộng hưởng ở đầu ống, làm sai lệch tín hiệu ở mức đầy. Ăng-ten nên nhô ra khỏi đáy cổ bích; nếu cổ cao, dùng phần nối dài anten (antenna extension) hoặc chọn ăng-ten lớn hơn. Đường kính cổ càng nhỏ, chiều cao cổ cho phép càng thấp; tra bảng trong datasheet theo từng model.

Không tính toán hằng số điện môi (εr) của môi chất

Er quyết định cường độ phản xạ. Cần xét cả trường hợp xấu nhất: môi chất loãng, bề mặt gợn sóng, bọt hoặc lớp phủ trên bề mặt. Với chất rắn, Er thay đổi theo độ ẩm và kích thước hạt; nên dùng bảng Er của hãng, hoặc đo thử trước khi chốt.

Một số lỗi khác: Không thiết lập đúng thông số ứng dụng (chất lỏng/rắn, tốc độ thay đổi mức), lắp ăng-ten nghiêng khi đo chất lỏng (phải thẳng đứng, vuông góc bề mặt), và bỏ qua yêu cầu vật liệu làm kín với môi chất ăn mòn.

6. Câu hỏi thường gặp về so sánh cảm biến radar 80GHz và 26GHz (FAQ)

Các câu hỏi dưới đây tổng hợp thắc mắc thường gặp của kỹ sư và bộ phận thu mua khi cân nhắc cảm biến radar 80GHz và 26GHz, từ khả năng đo qua lớp bọt, thay thế siêu âm đến kích thước cổ bích và khoảng mù cảm biến radar.

6.1. Sóng 80GHz có xuyên qua được lớp bọt dày không?

Không nên kỳ vọng như vậy. Bọt khô, nhẹ có thể cho sóng đi qua một phần, nhưng bọt dày, ướt hoặc dẫn điện sẽ phản xạ sóng như một bề mặt. 80GHz giúp tín hiệu mạnh và phân biệt tốt hơn, nhưng với bọt dày thường xuyên, hãy cân nhắc radar dẫn sóng hoặc lắp ống tĩnh.

6.2. Có thể dùng radar 80GHz thay thế hoàn toàn cho cảm biến siêu âm được không?

Về kỹ thuật là được, vì radar không phụ thuộc nhiệt độ, hơi hay khí. Về kinh tế, siêu âm vẫn hợp lý cho bồn nước, hố ga, ứng dụng không yêu cầu cao và ngân sách thấp. Hãy chọn theo điều kiện đo và chi phí vòng đời, không phải thay thế đồng loạt.

6.3. Kích thước cổ bích nhỏ nhất để lắp radar 80GHz là bao nhiêu?

Tùy model. Dòng nhỏ gọn lắp được ren 3/4" hoặc 1", ăng-ten thấu kính phổ biến từ DN40 đến DN50; nên chọn DN80 trở lên khi muốn góc mở hẹp nhất. Cần đối chiếu chiều dài cổ bích cho phép trong datasheet.

6.4. Radar 26GHz và 80GHz có đo được môi chất có hằng số điện môi thấp không?

Được trong nhiều trường hợp, nhưng 80GHz có biên độ dự phòng tốt hơn với Er khoảng 1,4 – 2,0. Với Er thấp ở bồn lớn, nên tính toán ngân sách tín hiệu hoặc tham vấn nhà cung cấp.

6.5. Radar 80GHz có đo được trong bồn có áp suất và nhiệt độ cao không?

Có, nếu chọn đúng cấu hình: ăng-ten, vật liệu làm kín và kết nối quá trình phù hợp với dải áp suất/nhiệt độ. Thông số này khác nhau theo từng model, luôn kiểm tra giới hạn trong datasheet.

6.6. Cần chú ý gì khi dùng radar trong khu vực nguy hiểm cháy nổ?

Chọn model có chứng nhận phù hợp (ATEX, IECEx, hoặc tương đương) đúng với vùng nguy hiểm, cùng cấu hình mạch an toàn nội tại hoặc vỏ chống nổ theo yêu cầu thiết kế.

7. Kết luận

Việc lựa chọn giữa cảm biến radar 80GHz và 26GHz không nằm ở việc chạy đua công nghệ, mà là tìm ra giải pháp tối ưu cho từng bài toán đo lường cụ thể. Dòng 80GHz là phương án vượt trội cho các ca đo phức tạp như bồn hẹp nhiều vật cản, silo chất rắn phát sinh bụi, môi chất có hằng số điện môi (r) thấp hoặc vị trí lắp cổ bích nhỏ. Trong khi đó dòng 26GHz vẫn là điểm tựa kinh tế, bền bỉ cho các bồn chứa chất lỏng tiêu chuẩn để tối ưu chi phí đầu tư.
